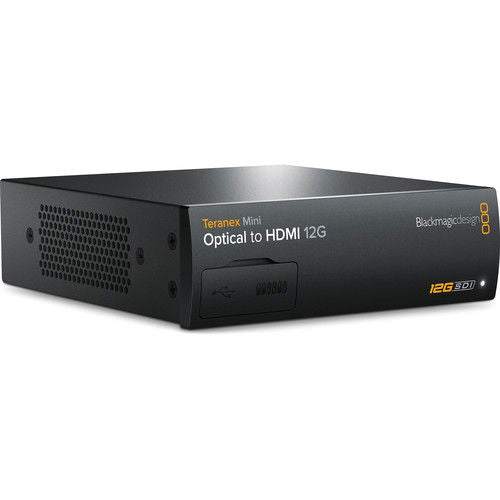

Convertorul Teranex Mini Optical la HDMI 12G de la Blackmagic Design va permite sa convertiti pana la un semnal 12G-SDI in HDMI sau sa instalati un modul optional de fibre optice si sa convertiti semnale de fibre de pana la 12G in HDMI. Puteti introduce si iesi pana la semnale DCI 4K (4096 x 2160) 60p atat la intrare, cat si la iesire, conectand surse precum Blackmagic URSA la capatul de intrare.



Un modul de fibre optice nu este inclus, dar este acceptat in spate. Module 3G si 6G sunt disponibile in prezent (modelul #s ADPT-3GBI / OPT si ADPT-6GBI / OPT), iar modulele 12G sunt in lucru.



Convertorul Teranex Mini Optical to HDMI 12G dispune, de asemenea, de iesiri XLR cu dimensiuni complete, care pot fi comutate intre analogul analog echilibrat si audio digital AES / EBU si care va permit sa iesiti audio separat. Convertorul are, de asemenea, un port Ethernet care va permite sa gestionati convertorul de la distanta de pe un computer Mac sau Windows folosind software-ul Converter Utility inclus. Aceasta capacitate este utila in special atunci cand va aflati intr-o instalatie mai mare utilizand numeroase convertoare.



Portul Ethernet poate fi utilizat alternativ pentru Power-over-Ethernet (PoE). Daca nu doriti sa utilizati PoE, nu va trebui sa faceti fata alimentarilor greoaie, deoarece Teranex Mini este dotat cu o sursa de alimentare incorporata la 90-240 V si tot ce veti avea nevoie este un cablu IEC standard, vandut separat.



Teranex Mini poate fi utilizat montat pe rack, ascuns in conducte de cablu sau montat pe desktop. Dimensiunea sa compacta il face util pentru rafturi portabile la evenimente live sau in camioane de difuzare. Pana la trei unitati pot fi instalate cu usurinta intr-o tava rationala optionala de 1 RU 19".



Panoul frontal standard poate fi inlocuit cu un panou inteligent optional, care ofera un buton de centrifugare, LCD color si sase butoane de control, inclusiv un buton de meniu. LCD-ul substantial mare va va afisa conversia video in desfasurare si va va permite, de asemenea, sa monitorizati nivelurile audio si sa verificati codul de timp. Panoul frontal standard pur si simplu se decupeaza si Panoul inteligent se ataseaza cu usurinta la locul sau. Cand utilizati panoul frontal standard, veti avea acces la o serie de mini-comutatoare care va vor permite sa schimbati setarile instantaneu in corespondenta cu o diagrama imprimata pe convertor. Daca schimbati optiunea Panoul inteligent optional, veti putea, in schimb, sa utilizati meniuri simple pe ecran in timp ce vedeti exact ce convertiti.



Teranex Mini este proiectat cu disiparea inteligenta a caldurii care previne supraincalzirea. Ceea ce face ca aceasta caracteristica sa fie atat de eficienta este un design termic inteligent, cu racire cu flux incrucisat, care realizeaza disiparea optima a caldurii chiar si atunci cand aveti unitati montate in rack unul langa altul. Un subsistem termic inteligent si o conducta interna de caldura ajuta la racire si mentin aerul in permanenta, reducand in acelasi timp zgomotul. Mai mult, daca Teranex Mini devine prea cald, veti primi instant o notificare prin intermediul utilitatii Ethernet de pe telecomanda si pe panoul frontal. Cand mai multe unitati sunt montate pe raft una langa alta, fiecare Teranex Mini lucreaza impreuna pentru a trage aer prin cremaliera, pastrand toate unitatile la rece si oferind redundanta pentru fiecare.



Suporta modulul optional de fibre optice

Intrare HDMI: 1x HDMI 2.0 tip A

Iesire video SDI: 1x 12G-SDI pe BNC, se potriveste automat cu rezolutia de intrare video HDMI

Analog Audio Analog: 2 canale audio analog echilibrat profesional prin conectori XLR

XLR dreapta poate fi configurat pentru introducerea codului timec

Intrare audio AES / EBU: 4 canale audio digitale digitale echilibrate de 110 ohm prin intermediul conectorilor XLR

XLR dreapta poate fi configurat pentru introducerea codului timec

Suport multi-rate: Comutarea automata între SD, HD, 2K si 4K

Actualizari si configurare: USB sau Ethernet

Suport pentru format SD: 525 / 29.97 NTSC, 625/25 PAL

Suport format HD: 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97 , 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60

Suport pentru format 2K: 2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25

Suport pentru format 4K: 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29,97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59,94, 3840 x 2160p60, 4096 x 2160p23,98, 4096 x 2160p24 , 4096 x 2160p25, 4096 x 2160p29,97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59,94, 4096 x 2160p60

Conformitate SDI: SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M pentru fibra optica SDI

Standarde video SDI: Conexiunile video SDI sunt comutatoare automate între SD-SDI, HD-SDI, nivel de înalta definitie B 3G-SDI, 6G-SDI si 12G-SDI

SDI Video Sampling: 4: 2: 2 si 4: 4: 4

SDI Audio Sampling: Television frecventa standard de 48 kHz si 24 de biti

SDI Color Precision: YUV 4: 2: 2 si RGB 4: 4: 4 în HD, 2K si 4K

SDI Color Space: REC 601, REC 709

Suport format: HDMI 525 / 29.97 NTSC, 625/25 PAL, 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24 , 1920 x 1080p25, 1920 x 1080p29,97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25, 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59,94, 3840 x 2160p60, 4096 x 2160p23,98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29,97 , 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59,94, 4096 x 2160p60

HDMI Color Space: REC 601, REC 709

HDMI Color Precision: YUV 4: 2: 2 si RGB 4: 4: 4 în HD, 2K si 4K

Control software: Mac OS X si Windows software upgrade prin USB si Ethernet

Upgrade software intern: Via aplicatie de actualizare inclusa

Setari de baza: Controleaza comutatoarele mini, USB si Ethernet prin intermediul software-ului gratuit

Sursa de alimentare: 1x sursa interna de alimentare interna încorporata cu intrare IEC C14

Cablul de alimentare IEC necesar (nu este inclus)

90 - 240 VAC intrare

Power Over Ethernet: Poate fi alimentat prin 48 VDC folosind PoE (Power-over-Ethernet)

Consumul de putere: 15 W

Interval de tensiune operationala: 90 - 240 VAC

Temperatura de operare: de la 0 la 40 ° C

Temperatura de stocare: -20 la 60 ° C

Umiditate relativa: 0 - 90% fara condens

Dimensiuni: L x L x P: 14 x 4,6 x 17 cm (cu port SDI inclus)

Greutate: 0,6 kg
