Blackmagic Design ATEM SDI Extreme ISO Switcher este un comutator de producție live cu 8 intrari pentru streaming live. Dispune de un panou de control integrat si are funcții avansate de difuzare. Pe langa transmiterea in direct folosind protocoalele RTMP, puteți, de asemenea, sa scoateți programul ca si cum ar fi o camera web prin USB. Eticheta ISO a comutatorului inseamna ca puteți inregistra individual fiecare dintre cele opt videoclipuri de intrare ca MP4, precum si iesirea programului prin intermediul unuia dintre porturile USB Type-C. Comutatorul genereaza automat un fisier de proiect DaVinci Resolve, astfel incat sa il puteți curața si sa faceți modificari mai tarziu. Cele opt intrari independente 3G-SDI ale acestui comutator versatil accepta toate semnalele HD populare pana la 1080p60. Fiecare intrare are convertoare discrete de rata a cadrelor si format si accepta resincronizarea pentru comutarea fara intreruperi intre o varietate de camere profesionale si de consum, console de jocuri si fluxuri de computer.
Comuta, adauga efecte, gradul de culoare si tasta in timp real folosind butoanele suprafeței de control sau prin panoul de control al software-ului. Funcțiile CCU sunt disponibile pentru controlul camerelor Blackmagic Studio si URSA Mini/Broadcast/Micro Studio de la comutator. ATEM Mini Extreme ISO accepta pana la noua straturi, cu patru cheie in amonte si doua in aval, pana la patru cheie cromatice, pana la patru cheie liniare, doua DVE cu margini si umbra, cinci generatoare de modele si doua generatoare de culoare. Proiectat pentru streaming in direct sau webcam, Mini Extreme ISO are patru iesiri 3G-SDI pentru a alimenta monitoare si accepta vizualizare multipla cu pana la 16 ecrane.
Transmite in flux live
Transmite in direct pe YouTube, Facebook Live, Skype, Twitch, Zoom, Microsoft Teams si alte platforme care accepta protocoale RTMP.
Interfața de control

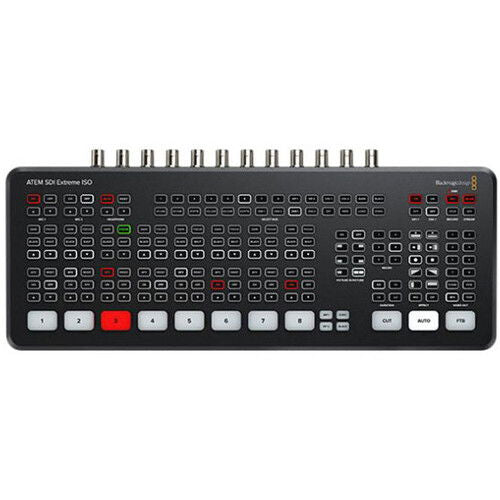

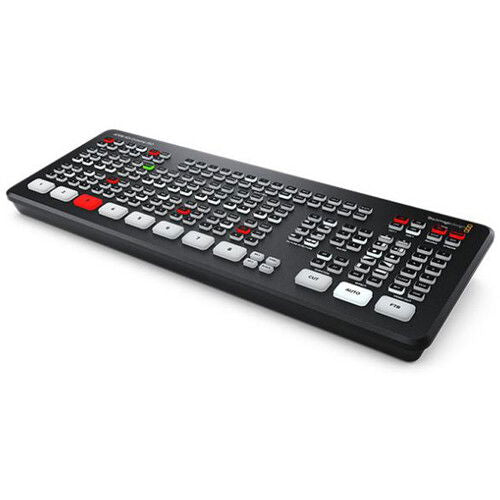

Panoul frontal include butoane usor de utilizat pentru selectarea surselor, efectelor video si tranzițiilor. Butoanele sursei sunt mari, permițandu-va sa le operați prin simțire. In ATEM Extreme ISO sunt incluse butoane pentru mixarea audio, inregistrare si controlul streaming, precum si butoane de selecție a iesirii care va permit sa schimbați iesirea video intre camere, program si vizualizare multipla. Pe panoul din spate, exista conexiuni 3G-SDI pentru camere sau computere, intrari suplimentare pentru microfon, USB pentru iesire webcam, plus 4 iesiri 3G-SDI „AUX” pentru program video.
Iesire
Puteți iesi folosind conexiunea Ethernet la rețea sau utilizați iesirea USB Type-C pentru ca emisiunea comutata sa fie recunoscuta ca intrare pentru webcam de aproape orice software video, cum ar fi Zoom, Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster si altele. .
Asistența telefonica 4G si 5G
Daca faceți producție live la locație, modelele ATEM Mini Extreme accepta conectarea unui telefon Apple sau Android la portul USB pentru a utiliza datele mobile. Este, de asemenea, o rezerva excelenta pentru conexiunea principala Ethernet, astfel incat sa nu renunțați la fluxul daca conexiunea prin cablu este intrerupta. Comutatorul va trece automat la utilizarea telefonului ca conexiune principala, iar portul USB va alimenta si telefonul, astfel incat bateria sa nu se consume.
Monitorizare multiview
Puteți configura iesirile 3G-SDI pentru vizualizare multipla cu 4, 7, 10, 13, pana la 16 vizualizari, inclusiv Program, Previzualizare, opt intrari 3G-SDI, SuperSource, flux curat, player media, stare de streaming, stare de inregistrare si audio metri.
Media Pool
Comutatorul poate stoca pana la 20 de imagini cu umplere si cheie si accepta formatele de fisiere PNG, TGA, BMP, GIF, JPEG si TIFF.
Compatibilitate
Include panoul de control software ATEM si este, de asemenea, compatibil cu panourile avansate ATEM 1 M/E, ATEM 2 M/E si ATEM 4 M/E. ATEM Mini Extreme ISO poate fi configurat folosind utilitarul Videohub Hardware Panel Setup de la Blackmagic pentru a direcționa sursele catre destinații folosind Videohub Smart Control Pro si Videohub Master Control Pro.
Inregistrare
Modelele ATEM Mini Extreme accepta inregistrarea directa a datelor dvs. de streaming pe discuri flash USB folosind aceleasi fisiere video H.264 cu audio AAC pe care le-ați transmis in flux. Mini Extreme ISO va permite, de asemenea, sa inregistrați cele opt canale video de intrare ca fisiere MP4. Acest lucru va permite sa incarcați direct pe orice site video online, cum ar fi YouTube sau Vimeo. Inregistrarea pe mai multe discuri este acceptata si prin intermediul unui hub USB sau al Blackmagic MultiDock, astfel incat atunci cand un disc se umple, inregistrarea poate continua pe un al doilea disc pentru inregistrarea non-stop. Setarile de inregistrare si selecția discului sunt configurate in ATEM Software Control si exista o vizualizare a starii inregistrarii in vizualizarea multipla incorporata. Puteți chiar sa declansați inregistrarea pe camerele Blackmagic Pocket Cinema conectate.
Integrarea DaVinci Resolve
Mini Extreme ISO salveaza un fisier de proiect DaVinci Resolve, astfel incat, cu un singur clic, puteți deschide producția live ca o editare video. Toate elementele grafice taiate, dizolvate si pool media vor fi incarcate, permițandu-va sa va modificați si sa editați producția live folosind materialul video de intrare inregistrat. Daca ați inregistrat originalele camerei ca fisiere Blackmagic Raw, le puteți reconecta si sa profitați de abilitațile de corecție a culorilor oferite de DaVinci Resolve.
Efecte video
Unul dintre avantajele ATEM Mini este valorile de producție profesionale posibile folosind gama de efecte video incorporate. Butonul de taiere asigura o taiere instantanee la comutarea intre surse. Butonul automat este un termen profesional folosit pe comutatoarele de difuzare mari pentru a permite tranzițiile efectelor video. Exista butoane de durata pentru efecte video care permit setari de 0,5, 1, 1,5 si 2 secunde. De asemenea, puteți selecta tipul de efect dorit, inclusiv mix, care face o tranziție lina intre surse si dip, care se estompeaza printr-o culoare in timpul tranziției. Sau folosiți efecte DVE distractive care muta imaginea in afara ecranului atunci cand treceți intre surse.
Audio
Cu doua intrari audio stereo independente de 3,5 mm, puteți conecta microfoane desktop si rever sau puteți conecta un music player pentru a genera muzica introductiva dupa inceperea fluxului live, dar inainte de inceperea programului. Cu doua intrari audio stereo suplimentare, va puteți asigura ca o gazda si oaspete au microfoane revers atunci cand fac interviuri. Toate intrarile audio ale ATEM Mini includ butoane pe panou pentru reglarea nivelului audio si activarea intrarilor in mixerul audio. Toate modelele au un mixer audio Fairlight cu toate intrarile SDI, iar ambele intrari pentru microfon sunt toate conectate la mixerul audio, astfel incat sa puteți mixa live din toate sursele audio. ATEM Mini Extreme adauga si o iesire pentru casti.
Caracteristici de difuzare
In modelele ATEM Mini Extreme se ascund o serie de funcții de calibru broadcast care sunt accesibile atunci cand sunt conectate la un computer Mac sau Windows care ruleaza aplicația gratuita ATEM Software Control.
Manual de utilizare
56,2 MB
Blackmagic Design ATEM SDI Extreme Specificații:
Straturi M/E disponibile 9 M/E
Tipuri de efecte DVE, Tranziție, Chroma Key, Luma Key
Generatoare 5 x Model
2 x Culoare
Mixare audio Mixare pe 2 canale
Prelucrare:
Tip de comutare Telecomanda IR, Buton, Software
Intrare
Numarul de surse de intrare video 8
Conectori de intrare video 8 x BNC (3G-SDI)
Format video de intrare SDI (10-biți 4:2:2 YUV)
1080p la 23,98/24/25/29,97/30/50/59,94/60 fps
1080i la 56/59,94/60 fps
720p la 50/59,94/60 fps
Conectori de intrare audio 2 x 1/8" / 3,5 mm TRS stereo analog femela
Format audio de intrare analogic:
Intrare audio incorporata SDI: 2 canale (pe intrare)
Iesire:
Canale de iesire video 6
Conectori de iesire video 4 x BNC (3G-SDI) (Program)
2 x USB tip C
Format video de iesire SDI (10 biți 4:2:2 YUV)
1080p la 23,98/24/25/29,97/30/50/59,94/60 fps
USB tip C (10 biți 4:2:2 YUV)
1080p la 23,98/24/25/29,97/30/50/59,94/60 fps
Conectori de iesire audio 1 x 1/8" / 3,5 mm TRS analog
Format audio de iesire analogic
Iesire audio incorporata SDI: 2 canale (per iesire)
Iesire Multiview Niciuna
Conectivitate:
Alte I/O 1 x RJ45 Control Intrare/Iesire
Suport HDCP Nici unul
Video IP 1920 x 1080 la 23.98p, 24p, 25p, 29.97p, 30p, 50p, 59.94p, 60p Codificare
Hardware:
Compatibilitate cu sistemul de operare macOS 11
macOS 12 sau o versiune ulterioara
Windows 10
Windows 11
Dispozitiv de consum de energie: 36 W
Temperatura de funcționare 41 pana la 104 °F / 5 pana la 40 °C
Temperatura de depozitare 14 pana la 140°F / -10 pana la 60°C
Umiditate de funcționare 0 pana la 90% (fara condensare)
General:
Dimensiuni 14,56 x 5,94 x 1,56" / 36,98 x 15,09 x 3,96 cm
Greutate 3,13 lb / 1,42 kg
