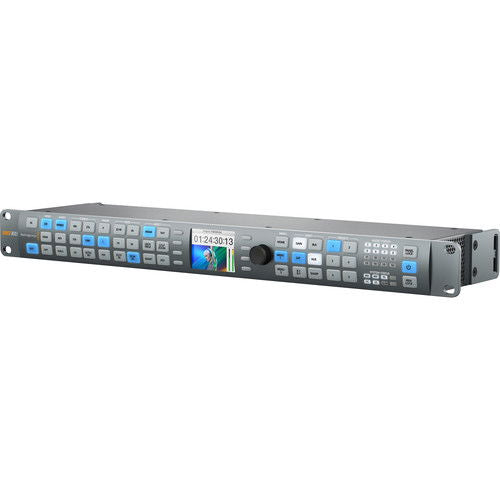

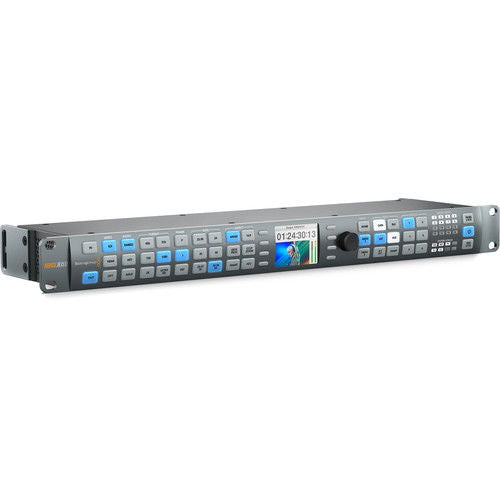

Exista o multime de optiuni de intrare si iesire pentru tratarea surselor profesionale si de consum. Intrarile SDI accepta SD, HD, 3G, 6G si 12G-SDI, in timp ce intrarea HDMI respecta v2.0. O conexiune fibra optionala poate fi populata de o cusca SFP disponibila separat. Audio embedded este acceptat, precum si audio analogic prin intrari stereo XLR si RCA. Iesirile video includ SDI si HDMI, precum si patru iesiri SDI suplimentare pentru iesire 4K quad-link sau patru iesiri oglindite. Toate conversiile pot fi controlate prin butoanele complete ale panoului frontal si navigarea prin meniu sau prin Ethernet, daca fac parte dintr-o instalare.



Caracteristici:

Conversia raportului de aspect

Conversii in raport de variabila si aspect fix in timp real

Procesare video in timp real

Include reducerea zgomotului, detectarea cadentei cu inserare / indepartare, detectarea taierii scenei, corectarea culorilor si controlul procesorului

Format Conversie

Conversie in timp real a spatiului color, conversie in sus, conversie in jos, conversie incrucisata si conversie standarde SD / HD / Ultra HD

Still Store

Capturati un cadru video in memoria non-volatila din semnalul de intrare curent

Gheata cadru

Ingrasati temporar un videoclip live

Teste de patern-uri:

SMPTE 75% Bars

Full-field color bars 75%







Comutarea la iesire

Iesirea poate fi comutata intre videoclipul de intrare, culoarea neagra interna, rama fixa a utilizatorului sau o rama de inghet din videoclipul de intrare



Intrari:

2 x BNC, SD / HD / 3G / 6G / 12G-SDI (intrarile pot fi separate sau unificate pentru functionalitatea dubla legatura)

1 x HDMI tip A, v2.0

1 x Fibra optica (optional)

1 x Stereo RCA, audio analogic

2 x XLR, audio analog echilibrat, audio digital AES / EBU

1 x BNC, referinta

1 x USB-C

1 x RJ45, Ethernet

Iesiri:

2 x BNC, SD / HD / 3G / 6G / 12G-SDI (iesirile pot fi separate sau unificate pentru functionalitatea dubla legatura)

4 x BNC, SD / HD / 3G-SDI (iesire 4K quad-link sau optiune de iesire SDI replicata)

1 x HDMI tip A, v2.0

1 x Fibra optica (optional, nu este disponibila cu functionare cu dubla legatura)

1 x BNC, iesire de referinta

Suport pentru format:

3840 x 2160: 23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60

2048 x 1080p: 23.98 / 24

2048 x 1080PsF: 23.98 / 24

1080p: 23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60

1080PsF: 23.98 / 24/25 / 29.97 / 30

1080i: 50 / 59.94 / 60

720p: 50 / 59.94 / 60

NTSC

PAL

Conformitate SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

Suport pentru metadate SDI: Suport VITC / ATC, SMPTE 12M. Asistenta video de indexare, inclusiv WSS, RP186 si AFD, SMPTE 2016. Asistenta inchisa pentru subtitrare pentru conversii catre si de la 608 si 708, SMPTE 334M.

Audio Sampling HD: 24-biti, 48 kHz

SD: 20 biti, 48 kHz

Esantionare video: 4: 2: 2

Adancimea culorii: 10 biti

Color Space: REC 601, REC 709

Suport pentru sistemul de operare: Mac OS X 10.10 sau o versiune ulterioara

Windows 8.1, 10

Intrare de putere: 1 x IEC, 100-240 VAC, 50-60 Hz

Temperatura de operare a mediului: 5 pana la 50 ° C

Temperatura de pastrare: de la -20 la 45 ° C

Umiditate relativa: 0-90%, fara condensare

Dimensiuni: 48,3 x 4,4 x 12,7 cm

Greutate: 2 kg
