Cu tehnologia avansata de procesare dezvoltata si patentata de Teranex, obtineti procesare completa pe 10 biti cu algoritmi de scalare de inalta calitate si de inalta calitate HD. Puteti utiliza, de asemenea, Teranex Express pentru a sincroniza alimentari externe sau camere externe non-genlock in comutatoare pentru productie live. Conversiile pastreaza codul de timp, includ date de legenda inchise si mentin sincronizarea audio, astfel incat videoclipul sa fie gata pentru editare sau difuzare in timp real.

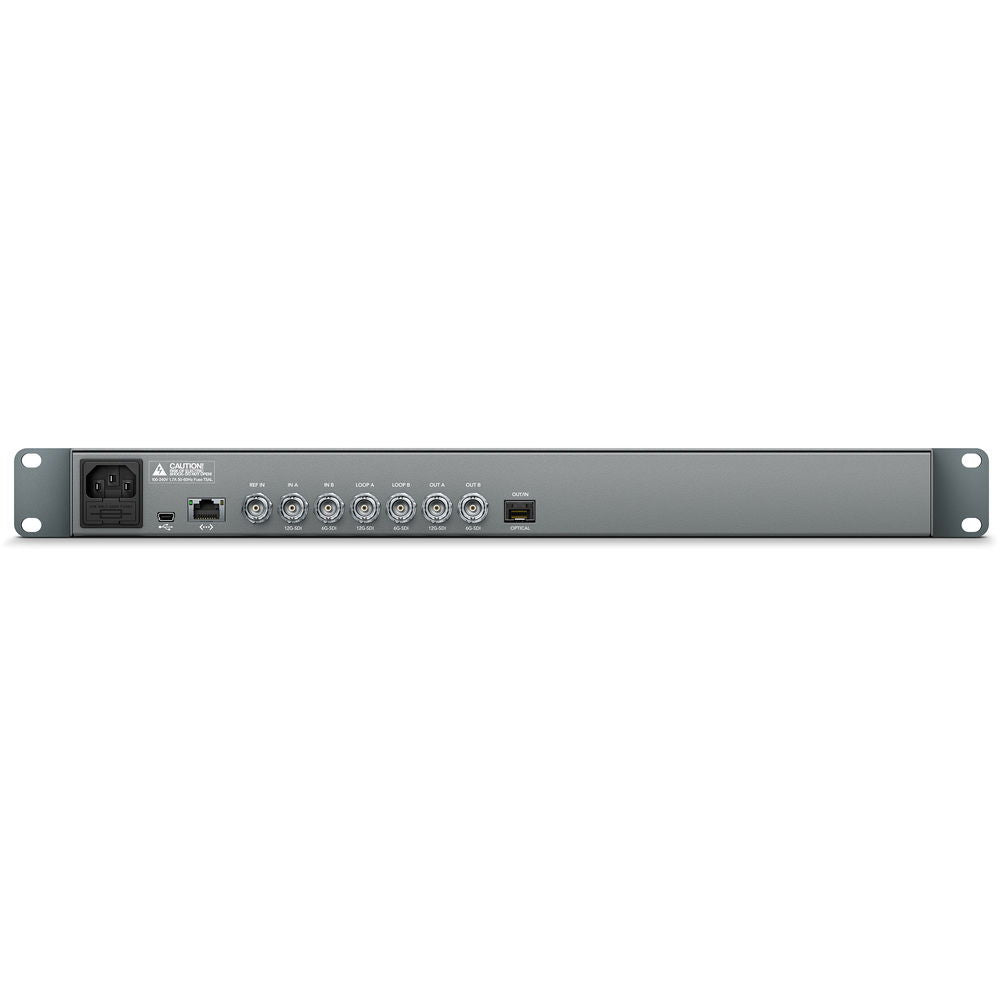

Teranex Express dispune de doi conectori de intrare SDI - unul de 12G si unul de 6G - si conectori de iesire potriviti, care accepta semnale 12G-SDI si un semnal dual 6G-SDI. Conexiunile de intrare / iesire accepta, de asemenea, semnale SD-SDI, HD-SDI si 3G-SDI, pentru compatibilitatea cu echipamentul SDI existent. Sunt oferite iesiri de bucla pentru fiecare intrare si o intrare genlock, precum si o priza standard pentru industrie, astfel incat sa puteti instala un modul optional de fibra optica pentru a rula video pana la 45 km cu un cablu de fibra optica.

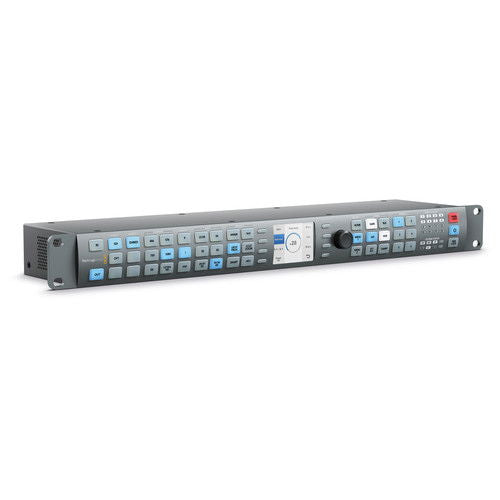

Folosind acelasi panou de control familiar ca Teranex 2D si 3D, Teranex Express pune toate controalele de care aveti nevoie la indemana. Monitorul LCD incorporat va permite sa navigati in meniuri si sa consultati formatul sursa si rata de cadru cu video live, deci nu aveti nevoie de un monitor extern pentru functionare. Teranex Express are, de asemenea, un panou frontal prelucrat din metal, dimensiune compacta 1RU si o sursa de alimentare internationala incorporata.



12G-SDI si Dual-Link 6G

12G-SDI furnizeaza 12 Gb / s de-a lungul, care este de aproximativ 8 ori mai rapid decat HD-SDI. Latimea de banda marita va permite sa iesiti Ultra HD (3840 x 2160) pe un singur cablu si sa suportati Ultra HD 60p, precum si alte formate noi pe masura ce devin disponibile. Conectorii de intrare / iesire 12G-SDI, impreuna cu conectorii de intrare / iesire 6G-SDI (folositi pentru semnalele Dual Link), sunt de asemenea compatibili cu semnalele SD, HD si 3G-SDI.

Prelucrare imagine pe 10 biti

Prin procesarea imaginilor de 10 biti de inalta precizie, obtineti de patru ori cantitatea de culori decat 8 biti, obtinand gradatii mai fine si reducand bandajele de culoare sau alte artefacte nedorite.

Panou de control cu meniuri pe ecran

Teranex Express are un panou frontal proiectat logic cu butoane iluminate in spate si un ecran LCD integrat. Puteti utiliza butoanele soft alaturi de ecranul LCD si butonul de control pentru a regla setarile si pentru a efectua ajustari precise cu incredere in timpul transmisiilor live.



Deinterlacing

Folosind algoritmi patentat si de brevetare PixelMotion, Teranex Express creeaza cadre progresive pentru conversie, prin reglarea diafragmei pe baza de pixel. Aceasta inseamna ca veti obtine o calitate imbunatatita a imaginii, deoarece rezolutia verticala este mentinuta. Deinterlacing-ul PixelMotion pastreaza detaliile sursei si, atunci cand este combinat cu filtre cu diagonala cu mai multe directii, ajuta la eliminarea marginilor zimtate la conversie, producand margini bine definite si imagini ascutite.



Scalarea imaginii

Cu toate noile algoritmi de scalare a calitatii optice in timp real care simuleaza un zoom optic, obtineti imagini cu un detaliu si o claritate ridicata. Cand convertiti intre rezolutia SD, HD si Ultra HD, procesarea sub-pixel si filtrele diagonale multidirectionale pentru a produce imagini cu aspect curat.



Proc Amp Controls

Un set complet de controale Pro Amp va permit sa reglati castigul luminii, nivelul negru, saturatia cromatica, nuanta cromatica, valorile diferentei de culoare R-Y / B-Y si claritatea alimentarii sursei si sa faceti corectia in timp real in timpul converitiilor.



Audio, Timecode si subtitrari

Videoclipul include mult mai mult decat imaginile, iar Teranex accepta, de asemenea, conversia a pana la 16 canale audio, plus cod de timec si date de titlu VANC inchise. Aceasta inseamna ca se potrivesc codul de timp in timpul conversiei la 0 cadre si subtitrarile sunt pastrate. Teranex Express este, de asemenea, compatibil cu sunetul codat Dolby, permitandu-i sa fie transmis la iesire, fara a fi nevoie sa decodeze sau sa fie re-codificat in timpul unei conversii in jos.



Modul optional de fibre optice

Teranex Express poate transporta semnale video de pana la 28 de mile peste cabluri cu fibra optica utilizand modulul de fibra optica optionala.

AFD / AAC

Distribuirea formatului activ (AFD) si semnalizarea Widescreen (WSS) sunt un set standard de coduri care transporta informatii despre raportul de aspect al semnalului video si caracteristicile active ale imaginii. Ternanew Express pastreaza informatiile AFD si WSS in timpul procesului de conversie, astfel incat ecranul dvs. va selecta automat raportul de aspect corect pentru redarea video.

Aporturi Conversii raport

Teranex Express accepta o gama larga de raporturi de aspect fix, precum si de umplere a culorilor, permitandu-va sa convergeti intre 4: 3, 16: 9 si multe altele.

Subtitrare inchisa

Acum obligatorie in multe tari pentru distributia de difuzare, traducerile sunt de obicei stocate ca date auxiliare incorporate intr-un flux SDI. Teranex Express intelege diferitele tipuri de date ale traducerilor inchise gasite in fluxurile video SD si HD si le va pastra si converti in formatul CEA-608 sau CEA-708 corespunzator pentru videoclipul dvs. de iesire.



Cod de timp

Codul de timp ATC / VITC este trecut si pastrat in timpul procesului de conversie, astfel incat codul sursa este intotdeauna pastrat. De asemenea, aveti optiunea de a sincroniza generarea unui nou cod de timec pentru surse care au un cod de timec incorporat inconsistent sau inutilizabil.



Generator test pattern

Pentru monitoarele de calibrare a culorilor sau alinierea proiectoarelor digitale, generatorul de modele de testare interne poate afisa modele de rafala si testare negre, inclusiv bare de culori, grile si diagrame de rezolutie SMPTE.



Putere

O sursa de alimentare internationala de 110 / 240V incorporata cu o conexiune IEC standard va permite sa folositi Teranex Express oriunde in lume, atunci cand este utilizat cu cablul de alimentare adecvat.



Intrare video SDI: 1 x 12G-SDI, 10 biti (SD, HD, 3G, 6G si 12G comutabile)

1 x 6G-SDI, 10 biti (SD, HD, 3G si 6G comutabile); utilizabil ca intrare de legatura dubla pentru 4: 2: 2 3G sau 6G

Loop video SDI: 1 x 12G-SDI, 10 biti, reincarcat (SD, HD, 3G, 6G si 12G comutabile)

1 x 6G-SDI, 10 biti, reincarcat (SD, HD, 3G si 6G comutabile)

Iesire video SDI: 1 x 12G-SDI, 10 biti (SD, HD, 3G, 6G si 12G comutabile)

1 x 6G-SDI, 10 biti (SD, HD, 3G si 6G comutabile); utilizabil ca intrare de legatura dubla pentru 4: 2: 2 3G sau 6G

SDI Audio Input: 16 canale de audio SDI incorporat

Iesire audio SDI: 16 canale de audio SDI incorporat

Dolby Support: Dolby AC-3 trece in toate conversiile

Dolby E trece prin exceptia conversiilor cu rate de cadru video

Conexiunile SDI pentru suport multi-rate sunt comutabile intre SD, HD / 2K si Ultra HD

SDI comuta intre 270 Mb / s SD-SDI, 1,5 Gb / s HD-SDI, 3 Gb / s HD si 6 Gb / s sau 12 Gb / s Ultra HD

Sincronizare intrare: Blackburst in SD sau TriSync HD

Interfata: Butoane iluminate, LED-uri de stare si LCD cu meniuri pe ecran

Interfata computerului: USB 2.0 mini B port pentru actualizari si configurare software

Rezolutie SDI: 525 NTSC, 625 PAL, 720HD, 1080HD, 2K (2048x1080) si Ultra HD 4K (3840x2160) comutabile

Format suportat:



SD

525 / 29,97 NTSC

625/25 PAL



HD

720p 50 / 59.94

1080i 50 / 59.94

1080PsF 23.98 / 24/25 / 29.97

1080p 23.98 / 24/25 / 29.97 / 50 / 59.94



2K

2048x1080PsF 23.98 / 24/25 / 29.97

2048x1080p 23.94 / 24/25 / 29.97



UHD 4K

3840x2160p 23.98 / 24/25 / 29.97 / 50 / 59.94

Conformitate SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M si SMPTE 425M

Suport pentru metadate SDI: Suport VITC / ATC, SMPTE 12M

Suport de indexare video, inclusiv WSS, RP186 si AFD, SMPTE 2016

Asistenta inchisa pentru subtitrare pentru conversii la si de la 608 si 708, SMPTE 334M.

Audio Sampling: 24-bit, 48 kHz

Esantionare video: 4: 2: 2

Adancime culoare: 10 biti

Color Space: Rec 601, Rec 709

Conversia raportului de aspect: Conversiile raportului de aspect fix in timp real

Procesarea video in timp real: include corectia culorilor si controlul procesorului

Format Conversie Conversie: in timp real, conversie in jos, conversie incrucisata

Conversie colorspace: Hardware bazata in timp real

Actualizare software interna: Actualizari automate atunci cand este conectat prin USB 2.0

Sisteme de operare acceptate: Mac OS X 10.7 Lion sau o versiune ulterioara

Mac OS X 10.8 Mountain Lion sau o versiune ulterioara

Windows 7

Windows 8

Sursa de alimentare: 1 x Sursa interna de alimentare interna incorporata cu intrare IEC C14

100 pana la 240 VAC, 50 pana la 60 Hz

Temperatura de operare: 5 pana la 50 ° C

Temperatura de stocare: -20 la 45 ° C

Umiditate relativa: 0 pana la 90%, fara condensare

Dimensiuni: (L x L x P) 48,3 x 4,5 x 11,7 cm

Greutate: 1.45 kg
