8K este disponibil pe cele patru iesiri SDI sau prin cele patru iesiri HDMI pentru monitoarele care accepta intrari quad HDMI. Daca nu sunteti conectat la o solutie de monitorizare 8K, un convertor incorporat incorporat va permite sa afisati video de intrare 8K pe un monitor Ultra HD sau HD. Unitatea se va converti automat intre divizia 2SI si patrata. Solutia HDR Mini SDI pana la HDMI 8K accepta o varietate de fluxuri de lucru HDR, inclusiv, PQ si HLG, si suporta atat Rec. 202 si Rec. 709, precum si 100% din formatul DCI-P3. Doua LUT-uri 3D independente pot fi incarcate in acelasi timp si puteti comuta intre ele de la panoul frontal al unitatii. In plus fata de ecranul video LCD, partea frontala a unitatii ofera un buton de selectie rotativ si sase butoane din panoul frontal pentru navigarea unitatii.

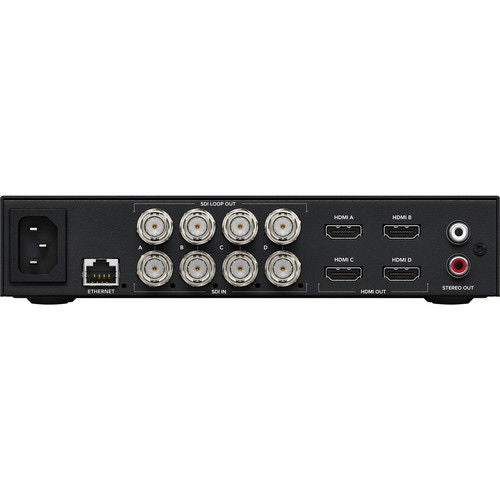

Intrarile quad-link 12G-SDI au iesiri pentru conectarea la alte echipamente. In plus, toate standardele HD, Ultra HD si 8K sunt acceptate, ceea ce permite utilizarea industriei de difuzare sau a filmului. Cu conversia de diviziune 2SI in patrat incorporata, o sursa de 8K va fi convertita automat pentru monitor. Teranex Mini SDI la HDMI gestioneaza chiar si formele de nivel A sau B 3G-SDI plus formatele YUV si RGB SDI.

Blackmagic Design Teranex Mini SDI la HDMI 8K HDR poate utiliza sonde de calibrare ale unor terte parti (neincluse) precum SpectraCal C6, X-Rite i1 Display Pro sau sonda Klein K10-A pentru alinierea precisa a afisajelor conectate pentru o culoare precisa. Trebuie doar sa conectati sonda la unitate prin intermediul conectorului USB Type-C de pe panoul frontal si sa incepeti procesul de calibrare din meniu.

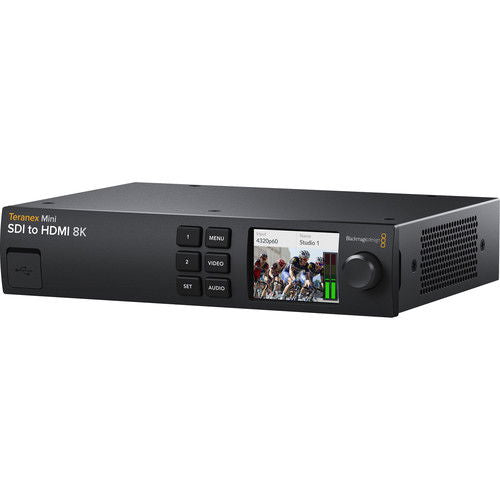

Ecranul LCD al panoului frontal asigura monitorizarea increderii atat cu imagini, cat si cu contoare audio exacte. Exista meniuri pentru toate functiile si este usor sa derulati prin paginile meniului pentru a gasi setari care trebuie schimbate. LUT-urile 3D pot fi activate doar apasand butoanele 1 sau 2. De asemenea, calibrarea este pornita prin meniuri si pur si simplu urmati instructiunile de calibrare a afisajului. Contoarele audio pot fi chiar comutate intre balisticile VU sau PPM. Blocarea instantanee HDMI poate fi activata pentru a asigura afisarea HDMI se blocheaza instantaneu daca videoclipul de intrare este intrerupt. Exista setari pentru configurarea scopurilor, locatia lor pe ecran sau opacitatea. Puteti vedea si modifica setarile de retea.

Teranex Mini SDI la HDMI 8K HDR include aceleasi LUT-uri 3D de 33 de puncte de inalta calitate utilizate in industria filmului. LUT-urile 3D sunt perfecte pentru a recrea aspectul stocurilor de film in stil vechi sau pot fi folosite pentru a compensa colorimetria afisajului conectat. Puteti calibra afisajul conectat conectand o sonda de culoare USB terta parte, iar Teranex Mini SDI la HDMI 8K HDR va analiza monitorul si va genera un LUT 3D pentru a corecta diferentele de culoare dintre afisaje. Doua LUT-uri 3D independente pot fi incarcate si puteti selecta intre ele din panoul frontal. In plus, LUT-urile 3D folosesc formate de fisiere standard, astfel incat sa puteti incarca LUT-uri generate de software cum ar fi DaVinci Resolve.



Conectori de intrare video: 4 x BNC (12G-SDI)

Format video SDI de intrare (4: 4: 4/4: 2: 2 RGB, YUV)

DCI 8K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

8K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

DCI 4K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

UHD 4K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

DCI 2K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

DCI 2KPsF: 23.98 / 24/25 / 29.97 / 30 fps

1080p: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

1080PsF: 23.98 / 24/25 / 29.97 / 30 fps

1080i: 50 / 59.94 / 60 fps

720p: 50 / 59.94 / 60 fps

SDI de intrare audio incorporata: 16 canale (pe intrare)

productie

Conectori de iesire video 4 x BNC (12G-SDI) (Loop out)



Format de iesire SDI Video (4: 4: 4/4: 2: 2 RGB, YUV)

DCI 8K: 25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

8K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

DCI 4K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

UHD 4K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

UHD 4K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

DCI 2K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

DCI 2KPsF: 23.98 / 24/25 / 29.97 / 30 fps

HDMI (4: 4: 4/4: 2: 2 RGB, YUV)

8K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

UHD 4K: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

1080p: 23.98 / 24/25 / 29.97 / 30 / 47.95 / 48/50 / 59.94 / 60 fps

1080i: 50 / 59.94 / 60 fps

720p: 50 / 59.94 / 60 fps

Conectori de iesire audio 2 x RCA

SDI de iesire audio incorporat: 16 canale

HDMI: 8 canale



Standarde

Standard video standard SMPTE 259M / 292M / 296M / 372M / 424M-B / 425M-A / 425M-B / ST-2081-1 / ST-2081-10 / ST-2082-1 / ST-2082-10



Conectivitate

Alte I / O 1 x RJ45 PoE

1 x USB Type-C



Hardware

Dimensiune afisare 2.2 "

Compatibilitate cu sistemul de operare Windows 8.1

Windows 10

macOS 10.13

macOS 10.14 sau o versiune ulterioara



Putere

Conector de alimentare 1 x Intrare IEC C14

Dispozitiv de consum de energie: 100 pana la 240 VAC 25 W



Mediu



Temperatura de operare de la: 0 pana la 40 ° C

Temperatura de stocare: -20 pana la 60 ° C

Umiditate de functionare 0 pana la 90%



General

Dimensiuni: 21.01 x 4.39 x 17.6 cm

Greutate: 1.18 kg
