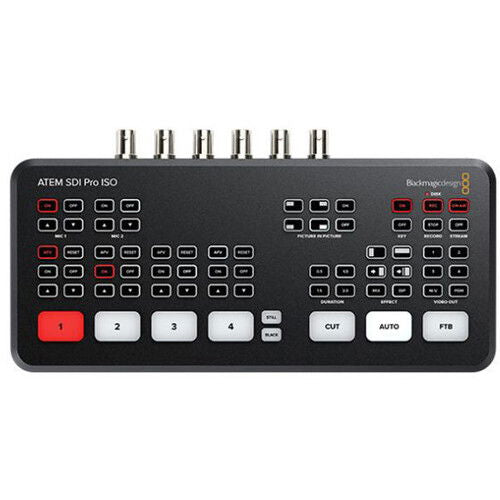

Blackmagic Design ATEM SDI Pro ISO Switcher


ATEM SDI Pro ISO Switcher de la Blackmagic Design este un comutator de productie live cu patru intrari, cu un panou de control integrat, proiectat pentru streaming live cu mai multe camere pana la video HD pe internet prin iesire Ethernet. Dispune de o iesire USB care va permite sa inregistrati iesirea programului, precum si sa inregistrati intrarile individuale 3G-SDI pe o unitate USB externa (nu este inclusa). Pe langa inregistrarea fluxului de program si a intrarilor individuale, ATEM Mini Pro ISO inregistreaza si intrarile audio incorporate si analogice, generand un fisier de proiect DaVinci Resolve al fluxului dvs. live. Acest lucru va permite sa va duceti productia live in DaVinci Resolve pentru a face ajustari sau ajustari folosind materialul sursa care se afla deja pe unitatea USB.

ATEM Mini Pro ISO pastreaza aceeasi dimensiune, aspectul butoanelor si conexiunile de interfata pe panoul din spate ca si ATEM Mini Pro, cu o noua electronica care permite inregistrarea ISO si generarea fisierului de proiect DaVinci. ATEM Mini Pro ISO accepta toate aceleasi caracteristici ca si ATEM Mini Pro, inclusiv keyere in amonte si in aval, un keyer chroma avansat, doua keyere liniare/luma, un keyer de tranzitie DVE, un generator de modele si generatoare de culoare. Exista, de asemenea, suport pentru media player pentru imagini de umplere si cheie, care accepta pana la 20 de fotografii in formate PNG, TGA, BMP, JPEG si TIFF. Panoul de control software ATEM este utilizat pentru control si configurare si va permite sa monitorizati rata de date, contoarele audio, configuratia si starea fluxului dvs. live. Si puteti folosi panoul pentru a configura fluxul catre un Blackmagic Design Streaming Bridge optional oriunde in lume, atata timp cat este conectat la internet.

General
Conectarea unei unitati USB la portul USB al ATEM Mini Pro ISO permite capturarea fluxului de program comutat, pana la patru inregistrari izolate (ISO) de video de intrare si audio incorporat, audio de intrare analogica, grafica si un fisier de proiect DaVinci Resolve al dvs. comutat. program
Dispozitivul are aceeasi amprenta, aspect si conexiuni ca ATEM Mini Pro
Redati in flux video pana la 1080p HD
Butoane de transmitere rapida, in direct si de inregistrare
Codificator hardware, astfel incat nu este nevoie de software de streaming suplimentar
Controlati si configurati codul de timp, starea fluxului
Functii de suport si control complet pentru camerele BMPCC 6K/4K
Inregistrare USB simultana
Integrare cu MultiDock pentru comutarea hard diskului live
Personalizati setarile avansate cu fisiere XML
Vizualizare multipla a software-ului cu previzualizari ale programului, grafica, starea inregistrarilor, starea emisiunii si contoare audio
Butoanele de intrare si iesire pentru previzualizare program
Control al luminii tally pentru camerele BMPCC 6K/4K
Sincronizare automata a codului de timp pentru toate camerele


Tranzitii
Tranzitiile disponibile includ:
Cut: Cand apasati butonul de taiere, ATEM se schimba instantaneu de la sursa curenta a programului la sursa de previzualizare. Taierile pot fi efectuate selectand direct sursele sau apasand butonul de taiere pentru a comuta la urmatoarea sursa.
Amestecare: amestecul sau dizolvarea trece treptat de la o sursa la alta prin crearea unui amestec fin. Puteti seta momente personalizate pentru a combina manual tranzitia.
Dip: La fel ca tranzitiile de mixare, o tranzitie de dip este o amestecare graduala care include fie o culoare solida, grafica, fie un alt clip intre cele doua surse video. Dimensiunile la alb sau negru intre surse sunt cele mai populare, sau puteti utiliza logo-uri sau grafice sponsorizate.
Stergere: modelele de stergere incorporate includ cercuri, romburi, patrate si multe altele. Formele si modelele pot fi inversate sau inmuiate si pot avea chiar chenare colorate personalizate.
DVE: Cu puternicul procesor de efecte video digitale incorporat sau DVE, va puteti impinge, roti, stoarce sau swoosh video-ul live de la o camera la alta cu tranzitii incorporate incredibile. Tranzitiile DVE pot fi flip-flop si inversate, oferindu-va si mai multe optiuni de tranzitie.

Keyere in upstream

Stratificati videoclipurile in direct peste alte surse video sau elemente grafice cu ajutorul keyer-ului din upstream . Puteti folosi tasta luma, tasta liniara, tasta model sau fotografia pe un ecran verde si utilizati tasta chroma pentru a compune instantaneu videoclipul pe seturi virtuale.
Tasta Luma: tastele Luma functioneaza cel mai bine cu imagini cu contrast ridicat, cum ar fi elementele albe pe un fundal negru, astfel incat sa puteti utiliza contrastul pentru a taia fundalul negru si a-l inlocui cu videoclipuri sau grafice live.
Tasta liniara: obtineti rezultate curate, de inalta calitate, cu tastare liniara, folosind doua surse separate pentru umplere si cheia pentru a crea o singura imagine video. Semnalul de umplere contine videoclipul care urmeaza sa fie stivuit pe fundal, in timp ce semnalul cheie contine o masca in tonuri de gri pentru a decupa, sau a masca, zona de umplut.
Chroma key: Folosite in fiecare zi pentru prognozele meteo TV, chroma key sunt o modalitate puternica de a combina imaginile live in timp real. Prezentatorul sta de obicei in fata unui fundal verde sau albastru, iar chroma keyer va elimina doar acea culoare si o va combina cu o alta imagine, cum ar fi un videoclip sau o grafica.
Tasta de model: combinati imaginile live cu oricare dintre modelele de stergere incorporate pentru a combina imagini live sau grafice cu forme geometrice. Obtineti control deplin asupra moliciunii, simetriei, dimensiunii si pozitiei pentru a crea efecte unice imagine in imagine, care pot fi transferate la fel de usor ca orice sursa live.


Keyere in downstream

Mini comutatorul ATEM include un keyer in aval, astfel incat sa puteti adauga grafica de inalta calitate, cum ar fi logo-uri, erori si titluri din playerul media incorporat peste iesirea programului de stream live. Keyerele in downstream sunt ultimele straturi de keying, astfel incat acestea suprapun toate videoclipurile comutate la iesirea principala a programului.
Mixer audio
Mixerul audio incorporat va permite sa controlati atat camera, cat si sunetul extern cu ajustari precise ale nivelului si echilibrului pe toate cele sase intrari audio disponibile si pe doua canale. Mixerul dispune de activare/dezactivare selectabila si urmarire audio-video pe canal, in plus are control separat al castigului pe canal, masurare a nivelului si varfului si noi imbunatatiri audio Fairlight, cum ar fi compresor, gate, limitator, sase benzi de EQ parametric si controlul castigului principal.
Iesire monitor
Puteti configura iesirile 3G-SDI pentru vizualizare multipla cu mai multe vizualizari, inclusiv Program, Previzualizare, 4 intrari 3G-SDI, SuperSource, flux curat, player media, stare de streaming, stare de inregistrare si contoare audio.
Media Player
Eliminati generatorii externi de caractere prin stocarea a pana la 20 de fisiere grafice RGBA de calitate broadcast in pool-ul media. Singurul player media apare ca surse de intrare pentru comutatorul dvs. Puteti trece la grafica ca videoclip full-frame sau le puteti transmite catre keyers pentru suprapunere video. Sunt acceptate formatele de imagine populare, cum ar fi PNG, TGA, BMP, GIF, JPEG si TIFF.


Blackmagic Design ATEM SDI Pro Specificatii
Straturi M/E disponibile 5 M/E
Tipuri de efecte DVE, Tranzitie, Chroma Key
Generatoare 1 x Model
2 x Culoare
Mixare audio Mixare pe 2 canale
Prelucrare
Tip de comutare Telecomanda IR, Buton, Software
Intrare
Numarul de surse de intrare video 4
Conectori de intrare video 4 x BNC (3G-SDI)
Format video de intrare SDI (10-biti 4:2:2 YUV)
1080p la 23,98/24/25/29,97/30/50/59,94/60 fps
1080i la 56/59,94/60 fps
720p la 50/59,94/60 fps
Conectori de intrare audio 2 x 1/8" / 3,5 mm TRS stereo analog mama
Format audio de intrare analogic
Intrare audio incorporata SDI: 2 canale (pe intrare)
Iesire
Canale de iesire video 3
Conectori de iesire video 2 x BNC (3G-SDI)
1 x USB tip C
Format video de iesire SDI (10 biti 4:2:2 YUV)
1080p la 23,98/24/25/29,97/30/50/59,94/60 fps
USB tip C (10 biti 4:2:2 YUV)
1080p la 23,98/24/25/29,97/30/50/59,94/60 fps
Iesire audio incorporata SDI
Iesire Multiview Niciuna
Conectivitate
Alte I/O 1 x RJ45 Control Intrare/Iesire
Suport HDCP Nici unul
Hardware
Compatibilitate cu sistemul de operare macOS 11
macOS 12 sau o versiune ulterioara
Windows 10
Windows 11
Dispozitiv de consum de energie: 36 W
Temperatura de functionare 41 pana la 104 °F / 5 pana la 40 °C
Temperatura de depozitare 14 pana la 140°F / -10 pana la 60°C
Umiditate de functionare 0 pana la 90% (fara condensare)
General
Dimensiuni 9,35 x 4,67 x 1,38" / 23,75 x 11,86 x 3,51 cm
Greutate 23,9 oz / 678 g
